Modüler Çelik
Kalıp Sistemleri

Modüler çelik kalıp, betonarme elemanın kesitine göre hazırlanan çelik parçaların sahada birleştirilmesiyle kurulan kalıp sistemidir. Dairesel kolon kabuğu, perde paneli veya özel geometri aynı mantıkla çözülür: modül atölyede üretilir, flanş, cıvata veya gergiyle birleşir, döküm bitince sökülür ve sonraki imalatta yeniden kurulur.

Parçalar tek bir duvara veya tek bir kolona kilitlenmez. Uygun ölçüde aynı kabuk veya panel başka bir elemana alınır. Ölçü değişirse yalnızca uymayan modül yenilenir; çerçeve, kuşak ve bağlantı elemanlarının uygun olanı kalır. Bu yüzden sistem hem imalat hem de sonraki iş için düşünülür.

Modül, Birleşim ve Basınç

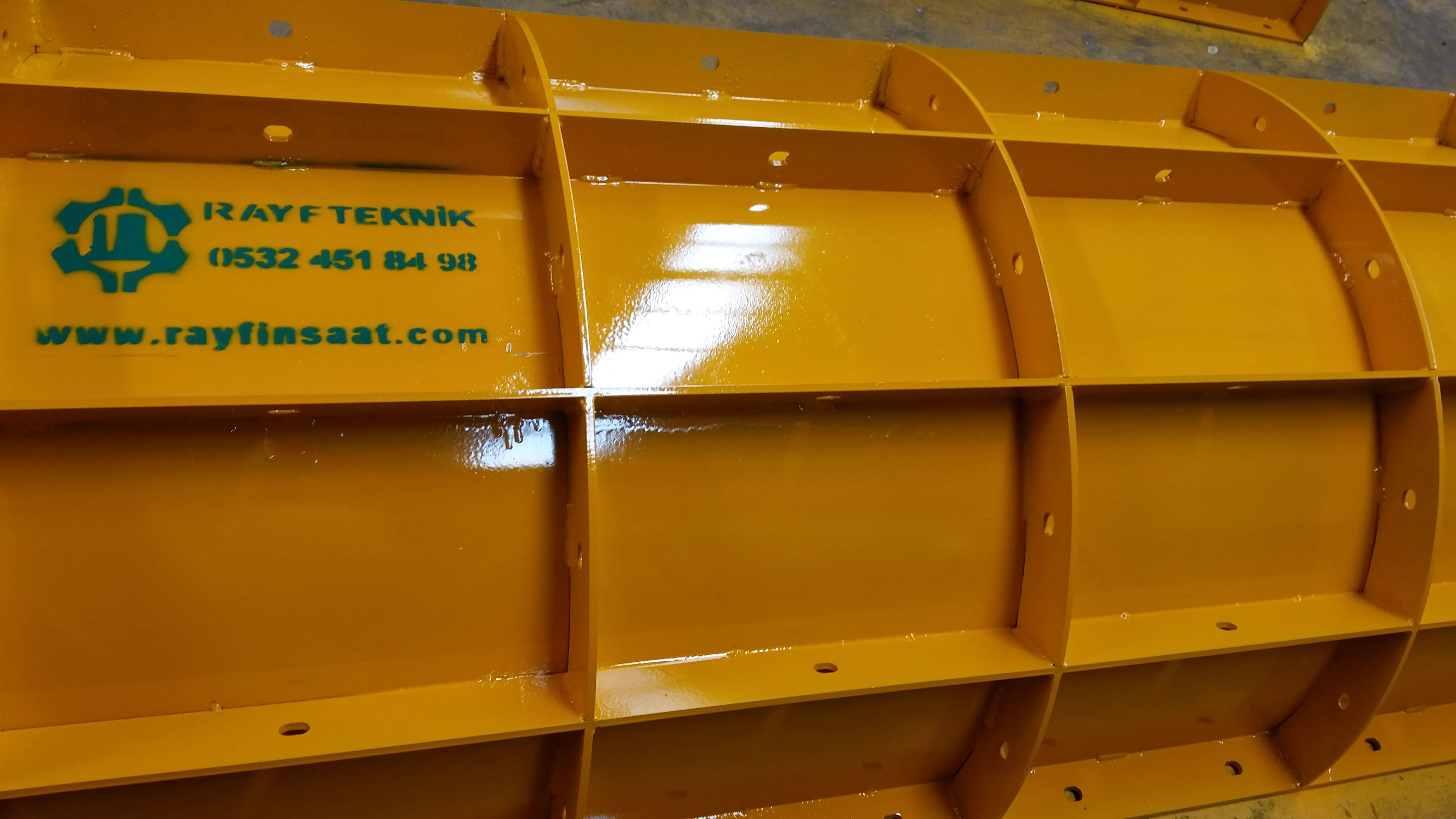

Dairesel kesitte iki yarım kabuk flanşla kapanarak tam daireyi kurar. Düz perdede karşılıklı paneller gergi çubuğuyla duvar kalınlığını tutar. Her iki durumda nervürler taze beton basıncını taşır. Birleşim tam kapanmazsa yüzeyde iz kalır ve geometri bozulur. Sıkma sırası bu yüzden çizimde yazılır, sahada eksik cıvata bırakılmaz.

Kapı, pencere, filiz ve gömülü plaka kalıp kapanmadan yerine konur. Yüksek elemanda alt kademe dayanım alınca modül sökülür ve üst kota alınır. Bu çevrim kolon kalıbı ve perde kalıbı işleriyle aynı atölye dilinde yürür. Tünel ve menfez gibi tekrarlı kesitlerde de panel mantığı değişmez; değişen, modülün geometrisidir.

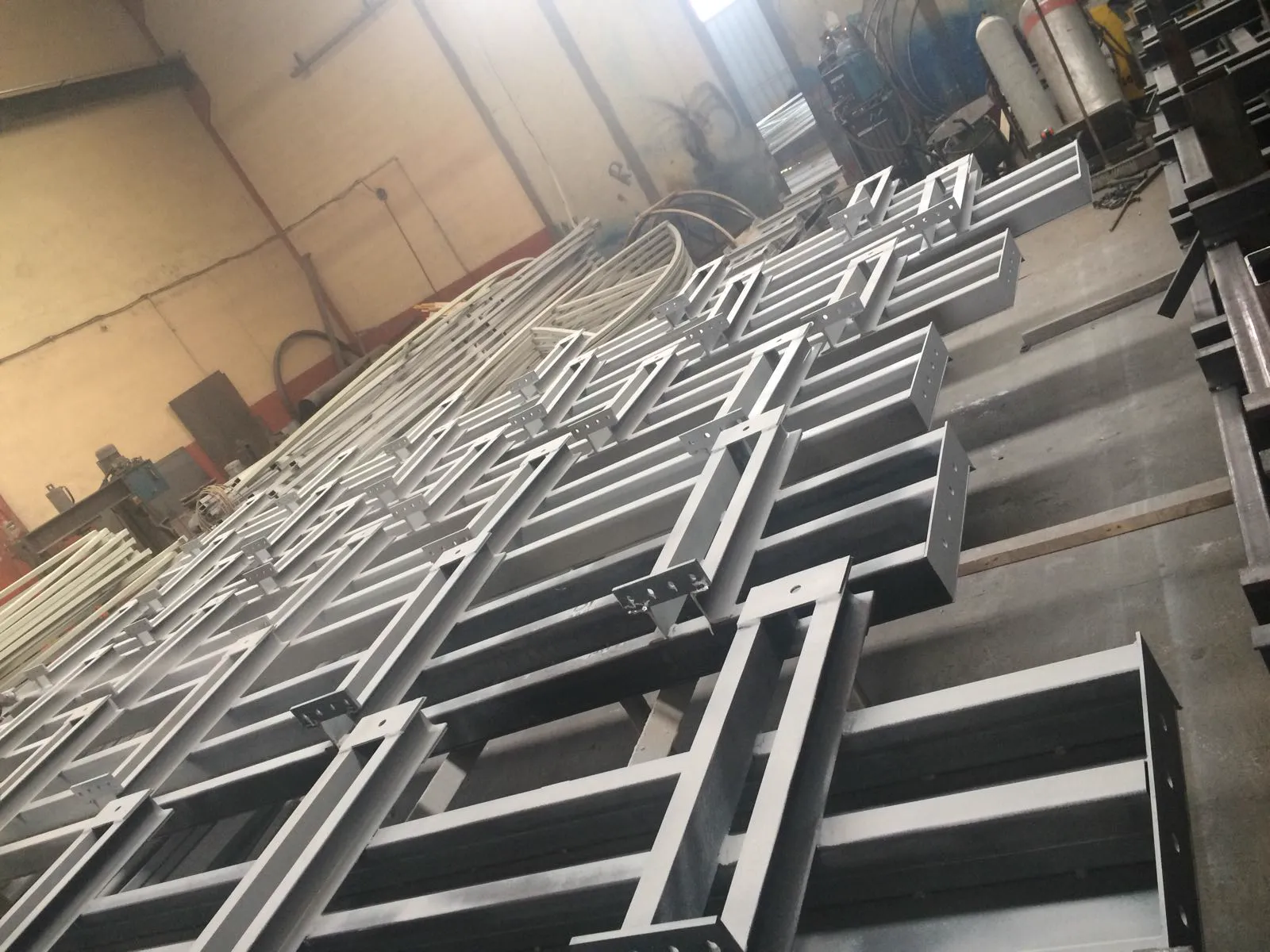

Rayf Teknik modüler çelik kalıbı katalogdaki tek boy panel olarak değil, projenin kesitine göre birleştirilen bir sistem olarak ele alır. Atölyede boyanan nervürlü kabuklar ve panel çerçeveleri bu üretimin parçasıdır. Sevkiyattan önce birleşim delikleri ve modül sırası kontrol edilir. Sahada ilk kurulum, sistemin oturduğunu gösteren ilk dökümle birlikte izlenir.

Kurulumda eksen, düşeylik ve kalınlık ya da çap beton gelmeden alınır. Vibrasyon birleşimi gevşetmemeli, kıvam da nervür hesabındaki basıncı aşmamalıdır. Söküm, betonun kendi formunu koruyacağı dayanımdan önce yapılmaz. Erken sökümde yüzey bozulur; geç sökümde çelik betona yapışır.

Satın alma veya saha uygulamasında süpervizör desteği ilk kurulum ve ilk döküm için açılabilir. Teslimde modül listesi, birleşim düzeni ve kullanım notu bırakılır. Böylece kalıp tek seferlik bir sac işi değil, sökülüp başka kesitte yeniden kurulan bir üretim aracı olarak kalır.
